CONTATTO MAGNETICO REED DA INCASSO IN METALLO N.C.
CODICE ARTICOLO D3ISCSNS-01

CONTATTO MAGNETICO REED DA INCASSO N.C. - IMQ
CODICE ARTICOLO D3ISCSNS-02

CONTATTO MAGNETICO REED N.C. PER PORTE BLINDATE
CODICE ARTICOLO D3ISCSNS-03
D3ISCSNS-03/M PER COLORE MARRONE

CONTATTO MAGNETICO REED N.C.
CODICE ARTICOLO D3ISCSNS-04
D3ISCSNS-04/M PER COLORE MARRONE

CONTATTO MAGNETICO REED N.C. ULTRA-PIATTO IMQ
CODICE ARTICOLO D3ISCSNS-05

CONTATTO MAGNETICO REED N.C. IN ALLUMINIO
CODICE ARTICOLO D3ISCSNS-06

CONTATTO MAGNETICO REED N.C. PER SERRANDE IN METALLO
CODICE ARTICOLO D3ISCSNS-07

CONTATTO MAGNETICO REED N.C. PER SERRANDE CERTIFICATO IMQ
CODICE ARTICOLO D3ISCSNS-08

SENSORE DI POSIZIONE CON AMPOLLA AL MERCURIO
CODICE ARTICOLO D3ISCSNS-09

SENSORE INERZIALE N.C.
CODICE ARTICOLO D3ISCSNS-10

CONTATTO AD ASTA PER TAPPARELLE E SERRANDE
CODICE ARTICOLO D3ISCSNS-11

CONTATTO SWITCH PER TAPPARELLE CON CONTA-IMPULSI INCORPORATO
CODICE ARTICOLO D3ISCSNS-12

RILEVATORE A TENDA MW+IR (A DOPPIA TECNOLOGIA) PER PORTE, FINESTRE E VETRATE
CODICE ARTICOLO D3ISCSNS-13

SENSORE ELETTRONICO RILEVATORE D'URTI
CODICE ARTICOLO D3ISCSNS-14

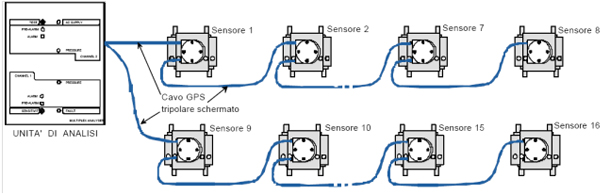

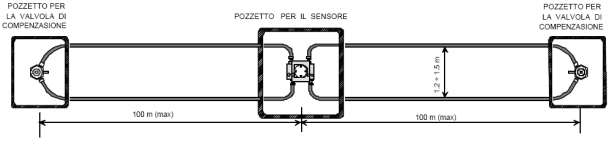

Il sistema si basa su una unità di elaborazione che controlla tramite un cavo tripolare schermato, due trasduttori di pressione contenuti nel sensore collegati ciascuno a due tubi di gomma speciale disposti lungo il perimetro da proteggere, posati paralleli tra loro ad una distanza di 1,5 m circa uno dall'altro, interrati ad una profondità di 25÷30 cm e chiusi tra di loro tramite due valvole di compensazione, poste alle estremità. A completamento del sistema occorrono 85 litri di liquido anticongelante per riempire i 400 metri di tubo. L'unità d'elaborazione è installata in zona remota (Control room) alla massima distanza di 3200 metri dal sensore posto in campo in un pozzetto centrale (dimensioni consigliate 50 x 50 x 50 centimetri). Le valvole di fine linea sono contenute in altri due pozzetti posti alle estremità delle tratte.

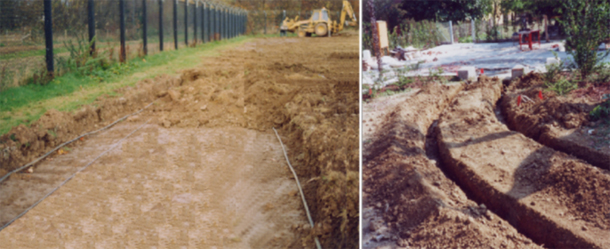

Ogni sensore fornisce una fascia di protezione lunga 100 metri e larga 2,5m, suddivisa in due tratte con uscita d’allarme indipendente. La posa del tubo richiede uno scavo di cui le figure seguenti sono un esempio.

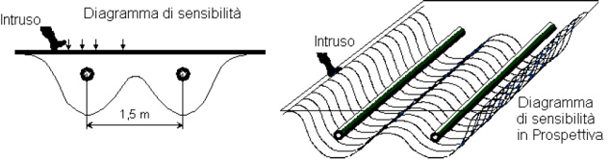

Il sistema rileva la pressione che una persona o un mezzo esercita sul terreno passando sopra l'area sensibilizzata. I tubi pieni di liquido convogliano verso il sensore questa sollecitazione che una membrana piezoelettrica traduce in segnale elettrico. Opportunamente elaborato dall'Unità d'Analisi il segnale, viene tradotto in allarme con uscite relè. La figura che segue fornisce una indicazione del diagramma di copertura del sistema secondo un asse trasversale rispetto alla linea dei tubi e in prospettiva evidenziando l'uniformità di sensibilità del sistema lungo tutta l'estensione della tratta.

Questo sistema di protezione perimetrale è ideale per siti privati, insediamenti residenziali (Villette) o aree industriali ,segnalando attraversamenti dell’area protetta da parte di persone o mezzi che esercitano una pressione sul suolo in prossimità della zona sensibilizzata. La possibilità di intervenire sulla sensibilità di rilevazione, tramite l’utilizzo di un Personal Computer, consente di tarare il sistema, al fine di adattarlo al meglio alle caratteristiche ambientali presenti. Può essere posato sotto superfici in terra, coltivate a prato, sotto pavimentazioni in asfalto, sotto pavimentazioni realizzate con autobloccanti. Non può essere annegato in conglomerati di cemento, ma realizzando la pavimentazione a blocchi indipendenti, come da specifiche fornite su richiesta dalla GPS, il sistema sarà in grado di rilevare, quando interessato da un attraversamento, una variazione di pressione indipendente tra due tubi e generare di conseguenza l’allarme . Garantisce una elevatissima probabilità di rilevazione, anche in virtù della assoluta invisibilità dell’area protetta che lo rende non identificabile.

RIVELATORE MW+IR CON ANTIACCECAMENTO E ANTIMASCHERAMENTO
CODICE ARTICOLO D3ISMSNS-08

BARRIERA IR PER INTERNO/ESTERNO A DOPPIO RAGGIO CODIFICABILE
CODICE ARTICOLO D3ISMSNS-09

BARRIERA IR PER INTERNO/ESTERNO A DOPPIO RAGGIO CODIFICABILE
CODICE ARTICOLO D3ISMSNS-10

BARRIERA IR PER INTERNO/ESTERNO A 4 RAGGI, LUNGHEZZA 100cm
CODICE ARTICOLO D3ISMSNS-11

Per installazione su porte, finestre e protezioni perimetrali. Contenuto della confezione: 2 colonnine di alluminio rispettivamente Tx / Rx della barriera infrarosso; Scatola di plastica contenente la scheda di controllo delle barriere ad infrarosso; 2 tappi con foro passacavo utilizzati per connessione dei fili; Busta contenente viti e tasselli per la corretta installazione; Manuale d'installazione ed uso.

BARRIERA IR PER INTERNO/ESTERNO A 4 RAGGI, LUNGHEZZA 100cm
CODICE ARTICOLO D3ISMSNS-12

Per installazione su porte, finestre e protezioni perimetrali. Contenuto della confezione: 2 colonnine di alluminio rispettivamente Tx / Rx della barriera infrarosso; Scatola di plastica contenente la scheda di controllo delle barriere ad infrarosso; 2 tappi con foro passacavo utilizzati per connessione dei fili; Busta contenente viti e tasselli per la corretta installazione; Manuale d'installazione ed uso.
